性能 | 单位 | 测试方法 | BDWB -0.5 | BDWB --1.0 | BDWB --3.0 | BDWB --6.0 |
线密度 | m/kg | ISO2060 | 500±5% | 1000±5% | 3000±5% | 6000±5% |
密度 | g/m | ISO2060 | 2±5% | 1±5% | 0.33±5% | 0.17±5% |
含水率 | % | IS287 | ≤5% | ≤5% | ≤5% | ≤5% |
断裂强度 | N | ISO2060 | ≥500 | ≥300 | ≥110 | ≥40 |
断裂延伸率 | % | ISO2060 | ＞12% | ＞12% | ＞12% | ＞12% |
吸水膨胀速度 | ml/g/1min | YD/T1115.2 | ≥55 | ≥55 | ≥50 | ≥35 |
吸水膨胀倍数 | ml/g/5min | YD/T1115.2 | ≥65 | ≥60 | ≥55 | ≥40 |
长期热稳定性 | 150℃,24h | IEC216 | ≥65 | ≥60 | ≥55 | ≥40 |
析氢值 | UL/g | YD/T839-96 | 0.1 | 0.1 | 0.1 | 0.1 |
酸值 | KOH mg/g | YD/T839-96 | 0.5 | 0.5 | 0.5 | 0.5 |
纱线卷长 | m/spool | ISO2060 | 7000~30000 | 7000~30000 | 7000~30000 | 7000~30000 |
性能 | 单位 | 测试方法 | BDWB -10.0 | BDWB -17.0 | BDWB -23.0 | |
线密度 | m/kg | ISO2060 | 10000±5% | 17000±10% | 23000±10% | |
密度 | g/m | ISO2060 | 0.1±5% | 0.059±10% | 0.043±10% | |
含水率 | % | IS287 | ≤5% | ≤5% | ≤6% | |
断裂强度 | N | ISO2060 | ≥20 | ≥18 | ≥10 | |
断裂延伸率 | % | ISO2060 | ＞12% | ＞12% | ＞12% | |
吸水膨胀速度 | ml/g/1min | YD/T1115.2 | ≥25 | ≥25 | ≥25 | |
吸水膨胀倍数 | ml/g/5min | YD/T1115.2 | ≥30 | ≥30 | ≥30 | |
长期热稳定性 | 150℃,24h | IEC216 | ≥30 | ≥30 | ≥30 | |
析氢值 | UL/g | YD/T839-96 | 0.1 | 0.1 | 0.1 | |
酸值 | KOH mg/g | YD/T839-96 | 0.5 | 0.5 | 0.5 | |
纱线卷长 | m/spool | ISO2060 | 7000~30000 | 7000~30000 | 7000~30000 |

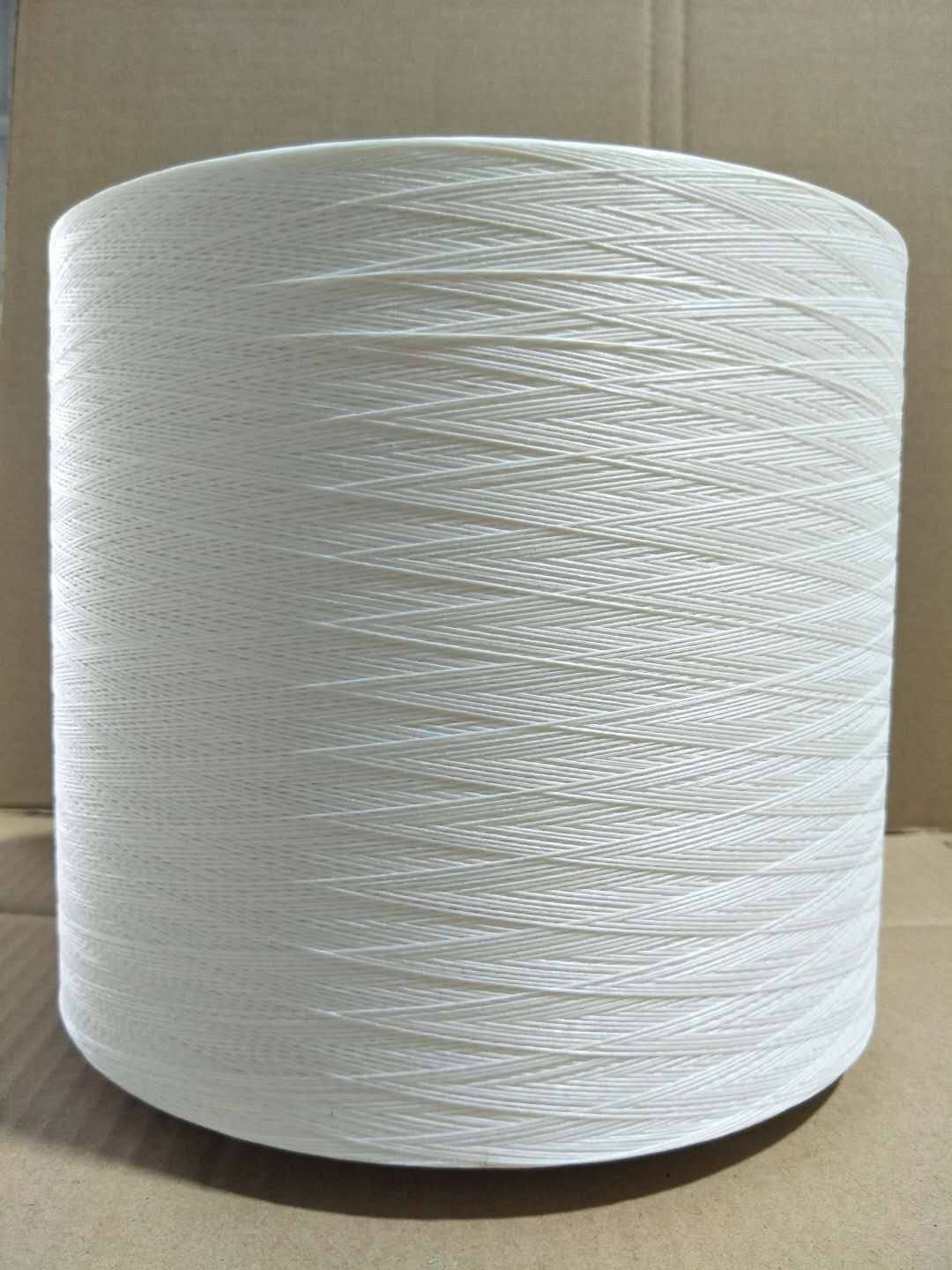

标准轴型尺寸 | 单位 | 公差 | 76*220 | 90*220 | 92*220 | 94*220 | 127*220 |
内径 | mm | ±1 | 76 | 90 | 92 | 94 | 127 |
外径 | mm | ±1 | 240 | 240 | 240 | 240 | 240 |
管长 | mm | ±4 | 220 | 220 | 220 | 220 | 220 |
绕线线团高度 | mm | ----- | 200 | 200 | 200 | 200 | 200 |
